概述

使用欧拉系统部署NFS与vSphere或其他虚拟化平台集成，对于需要进行数字化转型，同时又关注供应链安全和成本控制的中国企业，不仅是技术上的可行选择，更是在当前国际环境下战略性的明智决策。它提供了：

技术自主性 + 商业可行性的平衡
企业级功能 + 开源灵活性的结合
当前需求满足 + 未来扩展可能的保障

这一方案提供了当前环境下最佳平衡点，欧拉系统部署NFS共享存储与vSphere集成具有多方面显著优势：

软件授权费：欧拉系统免费
存储硬件：可使用标准x86服务器
维护成本：国内技术支持响应更快

本文针对该案例进行部署记录，您可以结合并应用到实际项目中。

环境准备

openEuler 的ISO镜像：openEuler 下载 ，我这里下载的是x86的镜像：openEuler 24.03 LTS SP3

此次任务计划是通过该服务器进行发布两个不同的共享目录，一个由SSD磁盘组成（200GB），另外一个SATA磁盘组成（400GB），如此可以根据实际业务需求选择对应性能的存储。

例如：我本次的任务计划是将虚拟机系统放在SSD存储中，虚拟机中的数据盘存放在SATA存储中。

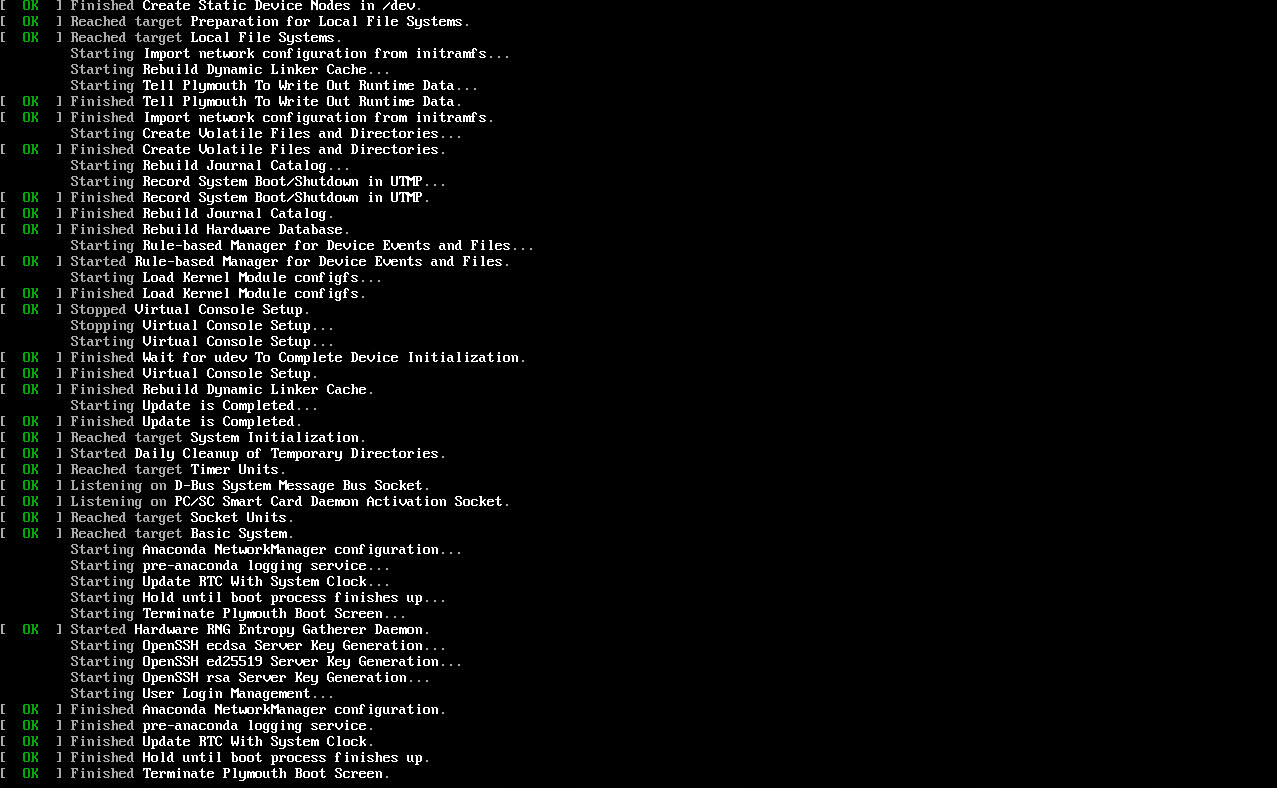

服务器使用带外挂载ISO镜像，通过ISO镜像正常安装openEuler操作系统。

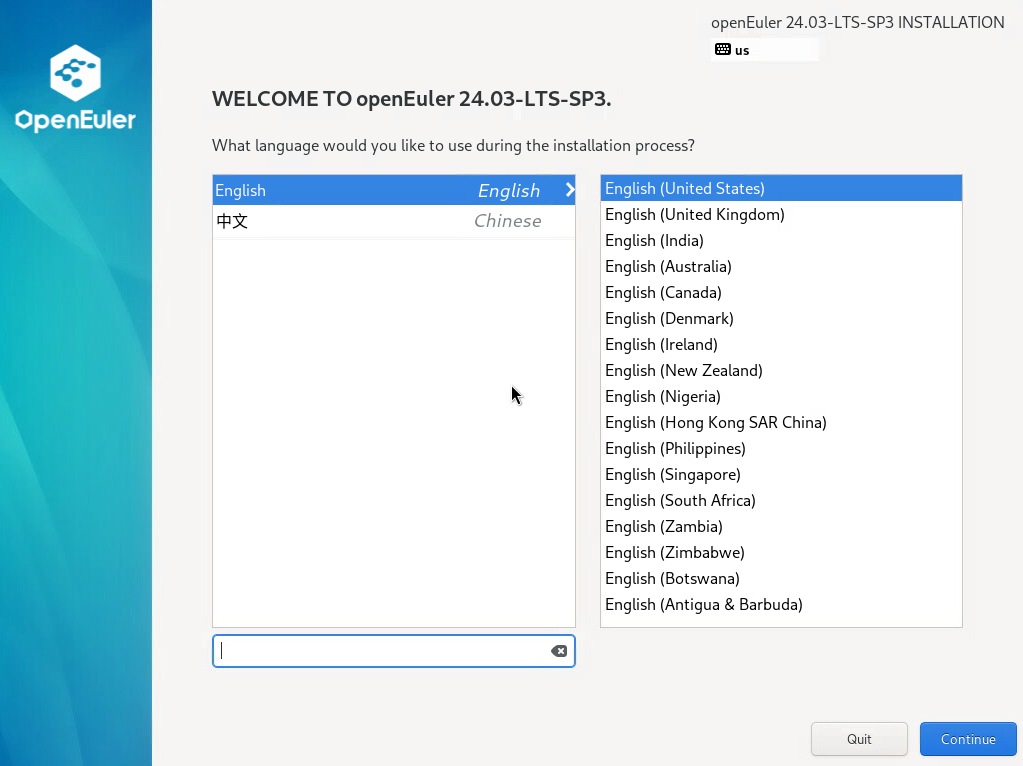

既然都用openEuler 了，我觉得语言还是选择中文了。

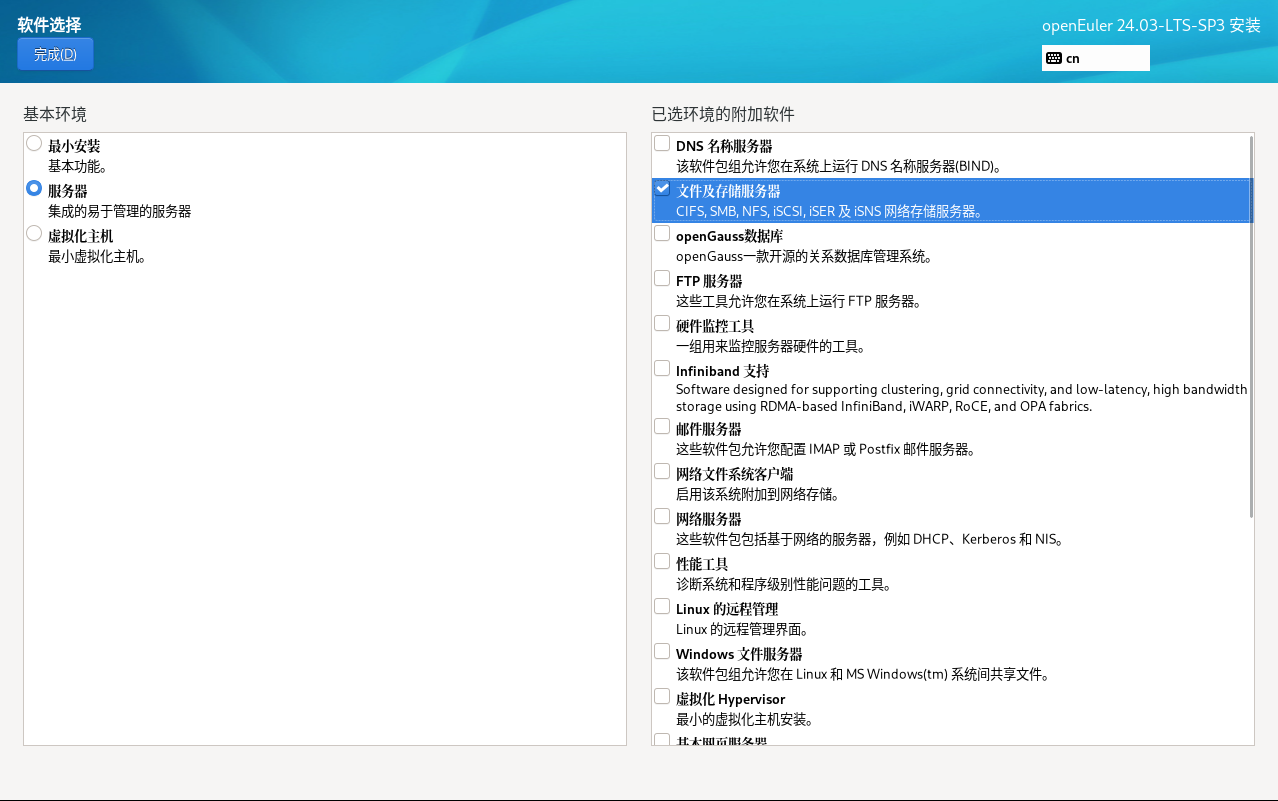

软件选择 — 服务器 — 文件及存储服务器

配置安装磁盘、网络信息、用户密码等，然后点击开始安装。

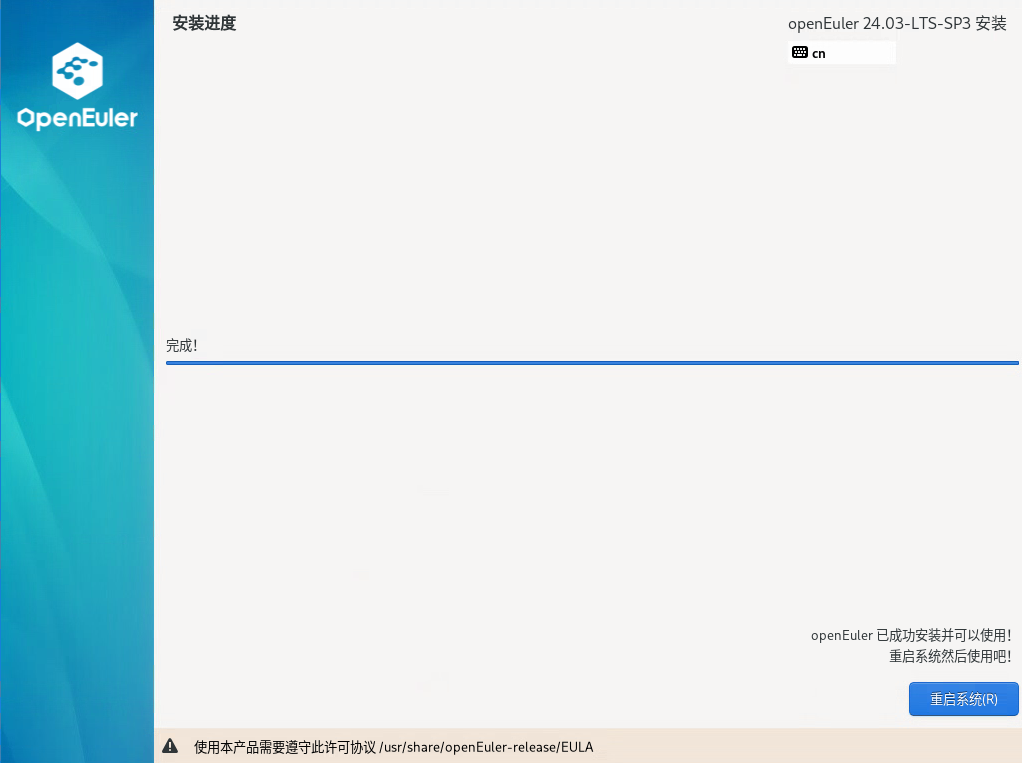

安装完成后重启操作系统。

使用MobaXterm登录SSH

配置硬盘

查看当前硬盘，可见200GB的sdb和400GB的sdc两块硬盘。

现在我们需要将它们分别进行格式化并挂载

格式化sdb

[root@localhost ~]# fdisk /dev/sdb

欢迎使用 fdisk (util-linux 2.39.1)。
更改将停留在内存中，直到您决定将更改写入磁盘。
使用写入命令前请三思。

设备不包含可识别的分区表。
Created a new DOS (MBR) disklabel with disk identifier 0xb69baa4a.

命令(输入 m 获取帮助)：n
分区类型
p 主分区 (0个主分区，0个扩展分区，4空闲)
e 扩展分区 (逻辑分区容器)
选择 (默认 p)：

将使用默认回应 p。
分区号 (1-4, 默认 1):
第一个扇区 (2048-419430399, 默认 2048):
最后一个扇区，+/-sectors 或 +size{K,M,G,T,P} (2048-419430399, 默认 419430399):

创建了一个新分区 1，类型为“Linux”，大小为 200 GiB。

命令(输入 m 获取帮助)：p
Disk /dev/sdb：200 GiB，214748364800 字节，419430400 个扇区
磁盘型号：Virtual disk
单元：扇区 / 1 * 512 = 512 字节
扇区大小(逻辑/物理)：512 字节 / 512 字节
I/O 大小(最小/最佳)：512 字节 / 512 字节
磁盘标签类型：dos
磁盘标识符：0xb69baa4a

设备 启动 起点 末尾 扇区 大小 Id 类型
/dev/sdb1 2048 419430399 419428352 200G 83 Linux

命令(输入 m 获取帮助)：w
分区表已调整。
将调用 ioctl() 来重新读分区表。
正在同步磁盘。

格式化sdc

[root@localhost ~]# fdisk /dev/sdc

欢迎使用 fdisk (util-linux 2.39.1)。
更改将停留在内存中，直到您决定将更改写入磁盘。
使用写入命令前请三思。

设备不包含可识别的分区表。
Created a new DOS (MBR) disklabel with disk identifier 0xc79fa4fc.

命令(输入 m 获取帮助)：n
分区类型
   p   主分区 (0个主分区，0个扩展分区，4空闲)
   e   扩展分区 (逻辑分区容器)
选择 (默认 p)：

将使用默认回应 p。
分区号 (1-4, 默认  1):
第一个扇区 (2048-838860799, 默认 2048):
最后一个扇区，+/-sectors 或 +size{K,M,G,T,P} (2048-838860799, 默认 838860799):

创建了一个新分区 1，类型为“Linux”，大小为 400 GiB。

命令(输入 m 获取帮助)：p
Disk /dev/sdc：400 GiB，429496729600 字节，838860800 个扇区
磁盘型号：Virtual disk
单元：扇区 / 1 * 512 = 512 字节
扇区大小(逻辑/物理)：512 字节 / 512 字节
I/O 大小(最小/最佳)：512 字节 / 512 字节
磁盘标签类型：dos
磁盘标识符：0xc79fa4fc

设备       启动  起点      末尾      扇区  大小 Id 类型
/dev/sdc1        2048 838860799 838858752  400G 83 Linux

命令(输入 m 获取帮助)：w
分区表已调整。
将调用 ioctl() 来重新读分区表。
正在同步磁盘。

格式化硬盘为ext4格式并创建挂载点

格式化sdb且挂载

[root@localhost ~]# mkfs.ext4 /dev/sdb1
mke2fs 1.47.0 (5-Feb-2023)
丢弃设备块：完成
创建含有 52428544 个块（每块 4k）和 13107200 个 inode 的文件系统
文件系统 UUID：d08d47fa-2e9b-475f-9eda-a359b420fef9
超级块的备份存储于下列块：
        32768, 98304, 163840, 229376, 294912, 819200, 884736, 1605632, 2654208,
        4096000, 7962624, 11239424, 20480000, 23887872

正在分配组表：完成
正在写入 inode表：完成
创建日志（262144 个块）：完成
写入超级块和文件系统账户统计信息：已完成

[root@localhost ~]# mkdir /mnt/sdb1
[root@localhost ~]# mount /dev/sdb1 /mnt/sdb1/

格式化sdc且挂载

[root@localhost ~]# mkfs.ext4 /dev/sdc1
mke2fs 1.47.0 (5-Feb-2023)
创建含有 104857344 个块（每块 4k）和 26214400 个 inode 的文件系统
文件系统 UUID：8951ce33-69ad-4f71-bf94-8671f16d48e6
超级块的备份存储于下列块：
        32768, 98304, 163840, 229376, 294912, 819200, 884736, 1605632, 2654208,
        4096000, 7962624, 11239424, 20480000, 23887872, 71663616, 78675968,
        102400000

正在分配组表：完成
正在写入 inode表：完成
创建日志（262144 个块）：完成
写入超级块和文件系统账户统计信息：已完成
[root@localhost ~]# mkdir /mnt/sdc1
[root@localhost ~]# mount /dev/sdc1 /mnt/sdc1/

实现永久挂载，编辑 /etc/fstab 文件，在末尾行插入

/dev/sdb1               /mnt/sdb1               ext4    defaults        0 0
/dev/sdc1               /mnt/sdc1               ext4    defaults        0 0

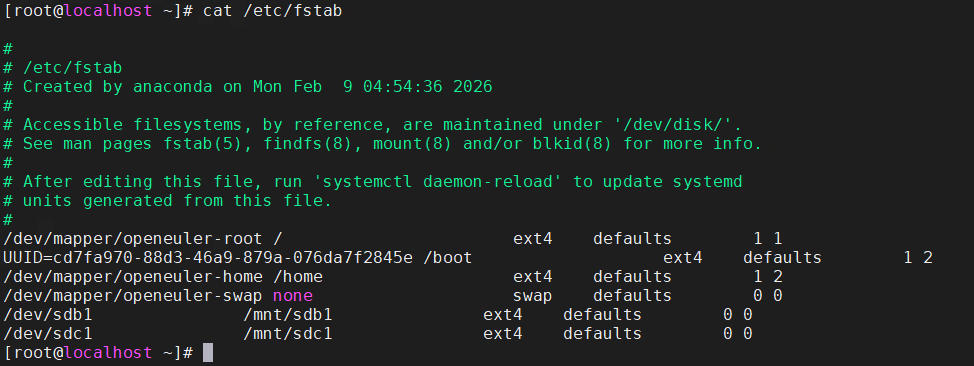

插入完成后如下所示

配置共享目录

由于安装服务器操作系统时候选择了“文件及存储服务器” 角色，所以是默认安装了 nfs-utils 及相关依赖包，只需要配置其相关服务。

设置 nfs-server 服务开机自启

systemctl enable --now nfs-server

创建共享目录

mkdir -p /mnt/sdb1/nfs_ssd
mkdir -p /mnt/sdc1/nfs_sata

设置权限

chown -R nobody:nobody /mnt/sdb1
chown -R nobody:nobody /mnt/sdc1
chmod -R 777 /mnt/sdb1
chmod -R 777 /mnt/sdc1

配置NFS共享

编辑 /etc/exports 文件，插入下面内容，子网替换成环境中实际子网。

/mnt/sdb1/nfs_ssd 10.0.0.0/8(rw,sync,no_root_squash,no_subtree_check)
/mnt/sdc1/nfs_sata 10.0.0.0/8(rw,sync,no_root_squash,no_subtree_check)

配置NFS服务参数

编辑 /etc/nfs.conf 修改vers3=y 参数：

[nfsd]
# debug=0
# threads=8
# host=
# port=0
# grace-time=90
# lease-time=90
# udp=n
# tcp=y
# vers3=n  # 默认是y，改成n，vSphere支持NFSv3，但建议使用NFSv4
# vers4=y
# vers4.0=y
# vers4.1=y
# vers4.2=y

防火墙配置

firewall-cmd --permanent --add-service=nfs
firewall-cmd --permanent --add-service=mountd
firewall-cmd --permanent --add-service=rpc-bind
firewall-cmd --reload

应用配置并启动服务

exportfs -rav  # 重新导出共享
systemctl restart nfs-server  # 重启服务
showmount -e localhost   # 验证共享

看起来应该如下：

添加NFS存储

在添加之前确保ESXi主机能够访问openEuler NFS服务器，登录ESXi SSH执行：

vmkping 192.168.1.100  # NFS服务器IP

确保网络可以正常通信。

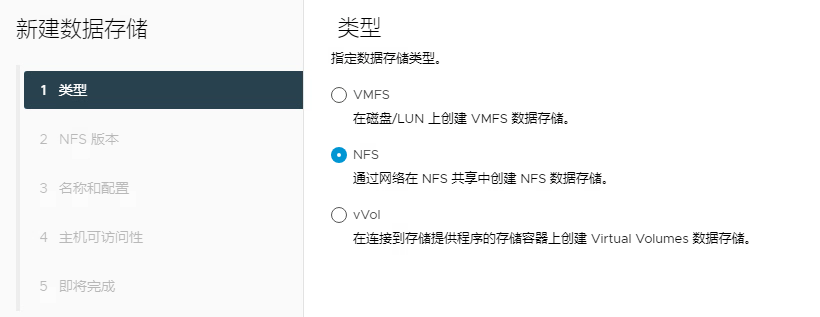

登录到vCenter Server控制台 → 存储 → 选中集群并右键 → 存储 → 新建数据存储 → NFS

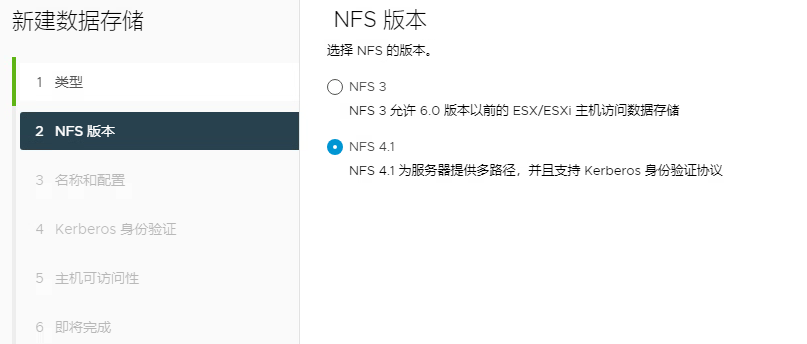

选择 NFS 4.1

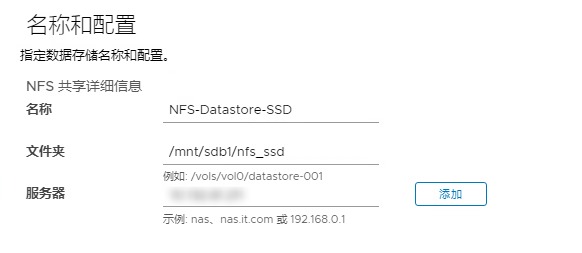

名称配置好后点添加

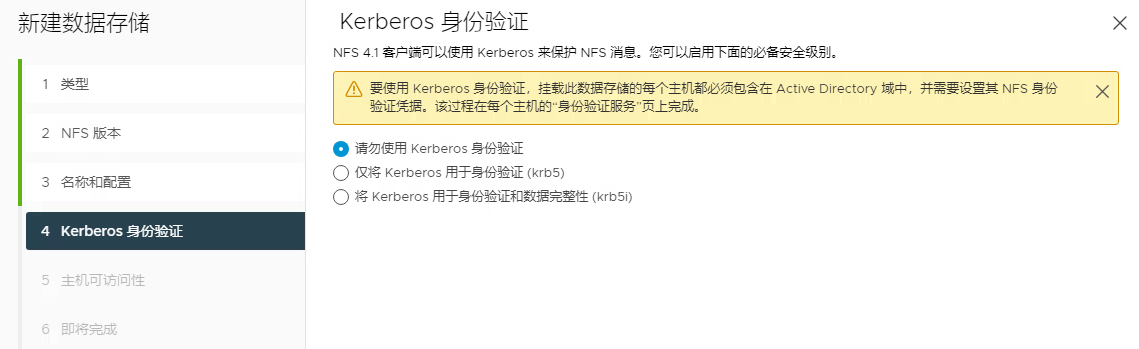

Kerberos 身份验证选择：请勿使用 Kerberos 身份验证

勾选需要分配的主机

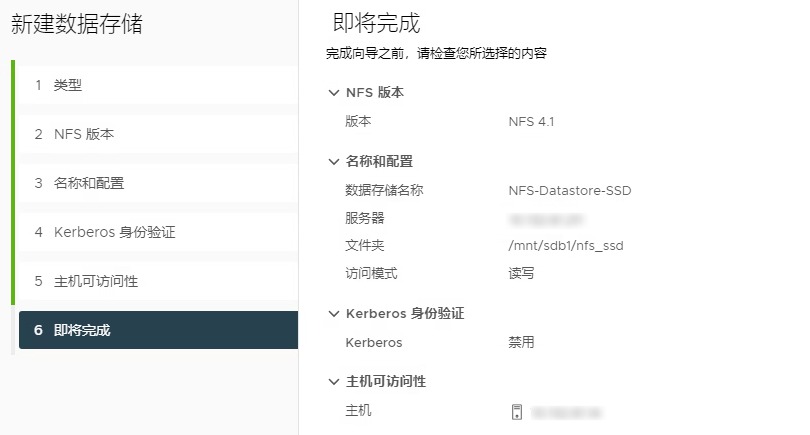

再次核对

任务完成

至此我们已经将原计划容量200GB的NFS共享存储成功集成到了vSphere，现在我们使用上述同样的过程添加另外一块400GB的NFS共享存储。

至此，两个NFS共享存储均已添加完成，可以在vSphere存储清单中详细显示。

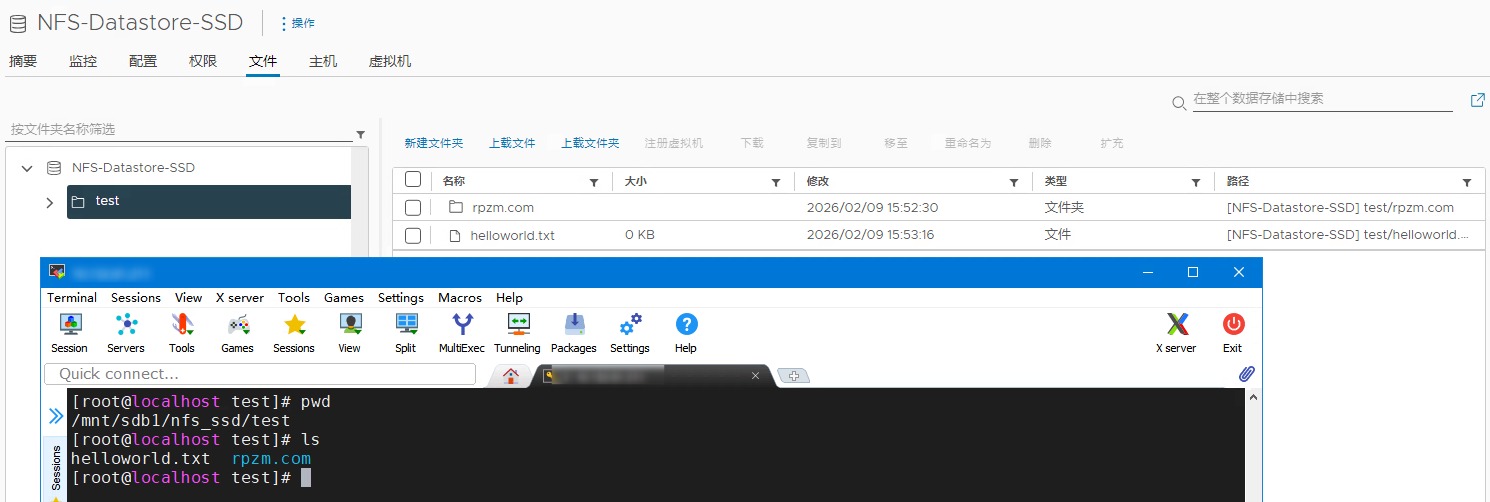

通过vSphere生成的数据在NFS服务器上也实时同步。
