概述

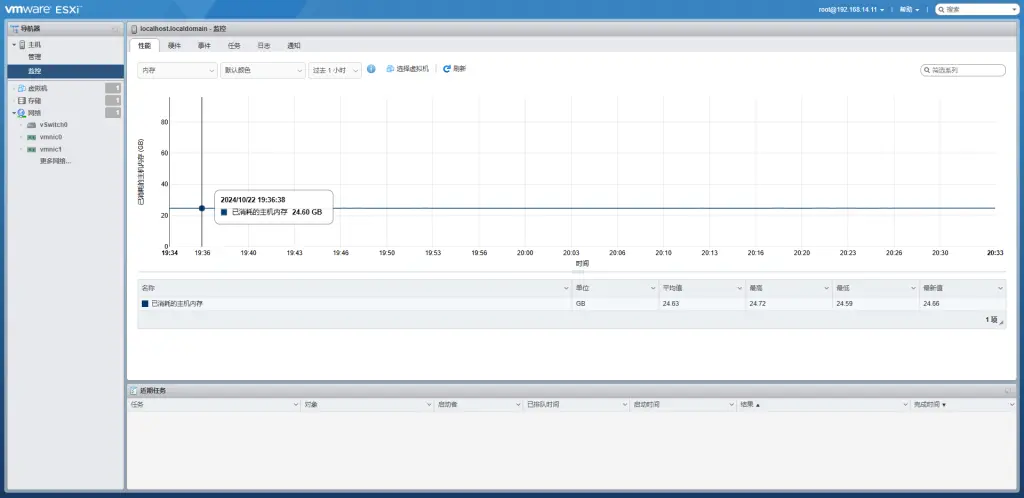

今天一哥们找到我，说他有个三台服务器组的vSAN集群，发现还没开始跑业务，内存开销就去了60多个GB，平均每台主机莫名其妙就去了20多GB内存，如下图：

硬件清单

DELL R630 3台，分别是

• A：E5-2680 v4 *2 /32G *3 DDR4 ECC / 1.2T SAS *6 / 800G SSD *2 / 128G M2 SSD *1
• B：E5-2680 v4 *2 /32G *3 DDR4 ECC / 1.2T SAS *6 / 800G SSD *2 / 128G M2 SSD *1
• C：E5-2680 v4 *2 /32G *2 DDR4 ECC / 1.2T SAS *6 / 800G SSD *2 / 128G M2 SSD *1

原因

其实关于vSAN内存消耗，官方有明确的计算公式的：

vSANFootprint = HOST_FOOTPRINT + NumDiskGroups * DiskGroupFootprint

DiskGroupFootprint = DISKGROUP_FIXED_FOOTPRINT + DISKGROUP_SCALABLE_FOOTPRINT + CacheSize * CACHE_DISK_FOOTPRINT + NumCapacityDisks * CAPACITY_DISK_FOOTPRINT

• HOST_FOOTPRINT：每个 ESXi 主机的 vSAN 消耗的固定内存量（不管磁盘组为何）
• NumDiskGroups：主机中的磁盘组数。（范围 1-5）
• DiskGroupFootprint：分配给主机中每个单独磁盘组的内存量。
• NumCapacityDisks：每个磁盘组中的容量磁盘数。
• CAPACITY_DISK_FOOTPRINT：每个容量磁盘分配的内存量（无论磁盘大小如何）。
• DISKGROUP_FIXED_FOOTPRINT：分配给主机中每个单独磁盘组的固定内存量。
• DISKGROUP_SCALABLE_FOOTPRINT：根据 ESXi 主机的物理内存量分配给每个单独磁盘组的内存量
• CacheSize：缓存磁盘大小，以 GB 为单位（对于 SSD，范围为 0-600；对于混合配置，范围为 0-2 TB）CACHE_DISK_FOOTPRINT：每 GB 缓存磁盘分配的内存量。

对于以上参数，部分参数具有常量数值

All-Flash

• HOST_FOOTPRINT = 8620 MB
• CAPACITY_DISK_FOOTPRINT = 240 MB (ALL_FLASH)
• CACHE_DISK_FOOTPRINT = 15 MB (ALL_FLASH)
• DISKGROUP_FIXED_FOOTPRINT = 8420 MB (ALL_FLASH) *

Hybrid

• CAPACITY_DISK_FOOTPRINT = 300 MB (HYBRID)
• CACHE_DISK_FOOTPRINT = 10 MB (HYBRID)
• DISKGROUP_FIXED_FOOTPRINT = 7840 MB (HYBRID)
• DISKGROUP_SCALABLE_FOOTPRINT = 0.5% of system memory **

注意：对于启用仅压缩功能的磁盘组，每个容量磁盘需付出 39.5 MB 的额外成本。
对于启用去重功能的磁盘组，每个磁盘组需付出 120 MB 的额外成本。
对于混合配置，可扩展的占用空间将是系统内存的 0.5% 或缓存磁盘大小的 0.2%（以较小者为准）。

全闪存的缓存磁盘上限为 600 GB，因此，使用大于 600 GB 的 SSD 将不会消耗额外的内存。该公式假设使用的是同构磁盘组，即磁盘的数量和大小在主机的磁盘组之间相同。对于异构磁盘组，必须单独计算并汇总每个磁盘组的 DiskGroupFootprint。

对于刚刚的配置实例，我们可以计算

公式：

HOST_FOOTPRINT + ( NumDiskGroups * ( DISKGROUP_FIXED_FOOTPRINT + DISKGROUP_SCALABLE_FOOTPRINT + ( CacheSize * CACHE_DISK_FOOTPRINT) + NumCapacityDisks * CAPACITY_DISK_FOOTPRINT))

计算结果：

7840 +（7840 + 0.5% * 96 * 1024+600 * 10+ 2 * 300）= 22771.52MB

当前主机配置的开销在22GB左右，还应当考虑ESXi主机的正常开销。

总结

根据计算公式得出的数据和实际消耗的内存相差不大，证明该情况属于正常现象。
